PG 앵커(가압형 영구앵커)

특허공법 제0983004호

    • 시공사진

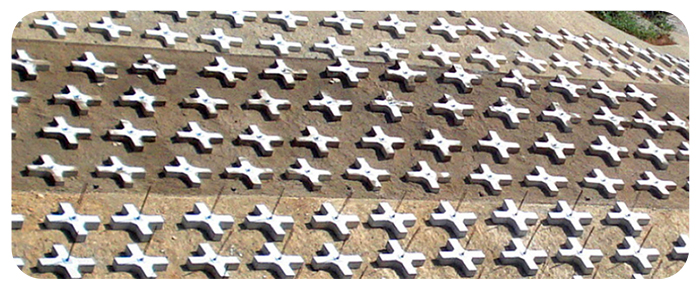

    • 준공사진
    • e-Book

01. PG 앵커 개요

PG(Pressure Grouting) 앵커는 토사, 풍화암, 파쇄·균열대, 지하수위 구간 및 이완지반에서 앵커의 정착능력을 극대화하기 위해 개발된 공법으로서, 압력밸브를 이용한 가압주입 방식을 도입하여 앵커 전구간에 대한 시멘트밀크의 구근 확대 및 주변지반에 대한 침투·맥상주입 효과를 동시에 얻는 영구앵커공법

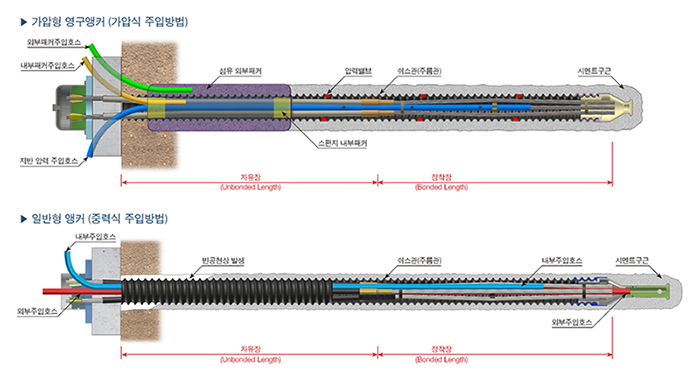

02. PG 앵커 특징

  • - 가압주입으로 인한 구근확대로 정착부 정착력 극대화
  • - 정착부에 별도의 내하체가 없는 오리지날 마찰인장형 앵커
  • - 앵커체 제작과 주입 및 인장방식이 간단하여 경제성 증대
  • - 패커를 이용한 가압주입으로 지표 부근에서 빈번히 발생하는 빈공현상 원천 차단.
  • - 앵커두부에 확실한 구근형성으로 지표지지력 향상.
  • - 원지반 균열부 침투 및 맥상주입으로 주변지반 유로차단 및 지반강도 증대.

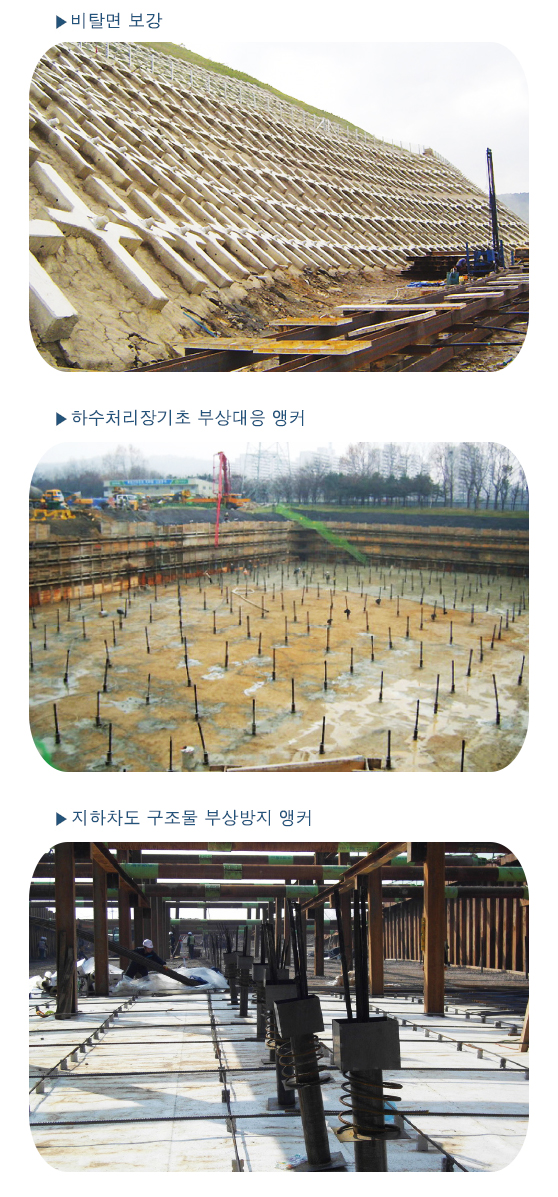

03. PG Anchor 적용사례
