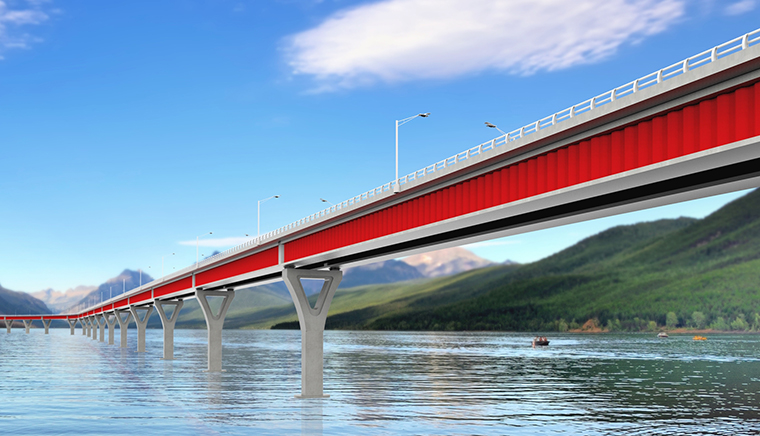

01. CS 거더 개요

PSC Box형 (혹은 I형) 거더의 복부를 강재(파형강판)로 대체하여 중량을 감소시킨 합성단면 구성으로, 시공성이 용이하여 경간단위 가설 및 분할 가설 (Segment별 가설)과 직선교 및 곡선교 등의 적용성이 우수하고 별도의 유지관리용 정착시스템이 구축된 파형강판 교량거더

02. CS 거더 특징

• 자중저감 효과
  • - 중량의 철근 콘크리트 복부를 강재(파형강판)으로 대체
  • - 중량감소로 장경간 거더의 가설시공성 용이
• 재료절감 효과
  • - 파형강판 사용에 따른 추가 보강재 배제
  • - 복부(파형강판) 제작의 용이성과 재료의 절감

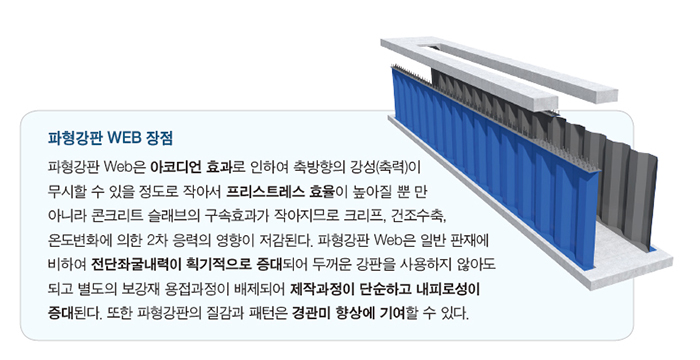

• 아코디언 효과
  • - 파형강판의 낮은 환산탄성계수(겉보기 탄성계수)에 따른 단면작용응력 감소
  • - 박판 재료의 국부 좌굴현상에 유연한 대처가능
• 유지관리 향상효과
  • - 별도의 유지보수용 (External Cable) 정착구 및 방향전환블럭 구비(Deviator Block)
  • - 필요시 추가 긴장, 교량 거동에 선제적 대응
