URI-Ⅰ공법 (비개착 횡단구조물)

특허공법

    • e-Book

01. URI-Ⅰ공법 개요

복합 각형관을 지중에 압입하여 루프 및 벽체를 형성하고, 외부 공간 또는 공장에서 제작한 콘크리트 구조물을 슬라이딩롤러를 이용 마찰저감 및 최소 견인력으로 각형관 루프 내부로 견인하는 공법

02. URI-Ⅰ공법 특징

  • ① 슬라이딩롤러를 이용하여 마찰을 저감시켜 최소 추진력으로 함체를 견인
  • ② 구체방수 및 구조물-외부철판 사이를 몰탈 충전하여 누수 가능성을 차단
  • ③ 하중 및 진동이 배제된 외부공간에서 함체를 제작하여 구조물 품질 확보
  • ④ 각형관 좌우 및 하부를 해체하면서 구조물을 견인하므로 초저토피 조건에서 공사가능
  • ⑤ 각형관의 U형가이드 결합구를 이용한 각형관 추진으로 선형 정밀도 우수

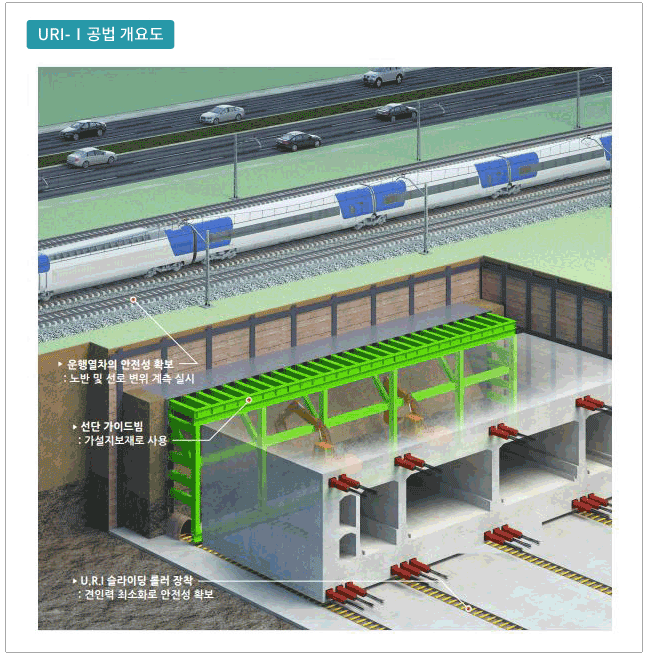

03. URI-Ⅰ공법 개요도
