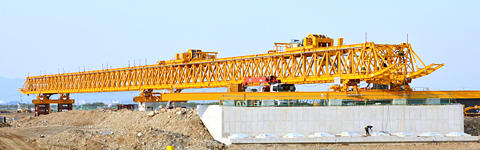

거더 런칭가설 장비

우경건설은 축적된 노하우와 최고의 기술력으로 최상의 결과물로써 보답해 드립니다

    • e-Book

01. 런칭 거더 가설공법

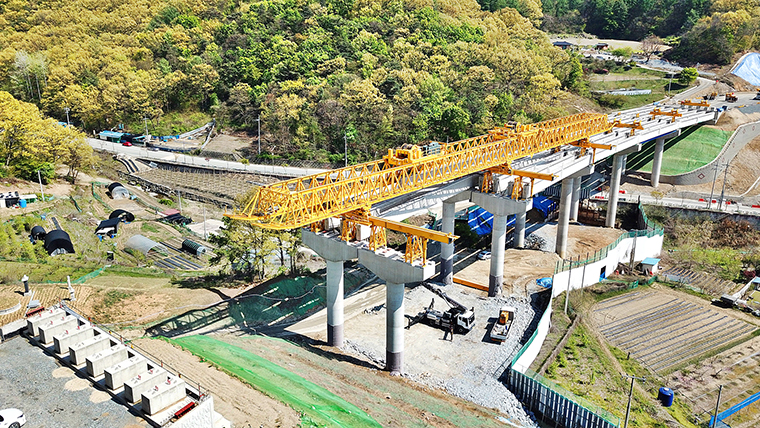

  • LAUNCHING 가설공법은 PSC Beam과 Steel Box Girder, PSC Box Girder 가설시 Beam Launcher에 장착된 두 개의 윈치와 교대, 교각부에 설치된 레일타워, 롱레일, 횡방향 롤러를 이용하여 교량거더를 가설하는 공법으로 크레인 가설이 불리한 해상부, 계곡부, 도심지, 터널통과 등에서 하부조건과 관계없이 안정적으로 가설이 가능

02. 런칭 거더 가설공법 특징

  • - Beam 런처가 프론트 레그를 이용하여 레일타워, 횡레일, 롤러를 교각으로 운반조립하여 Self 런칭가설
  • - 교대후방 거더인양 및 교각하부측면 거더인양이 가능하여 하부조건에 전천후대응
  • - 터널통과를 위한 메인트러스 폭원 조절, 윈치(프론트, 리어) 높낮이 조절이 용이

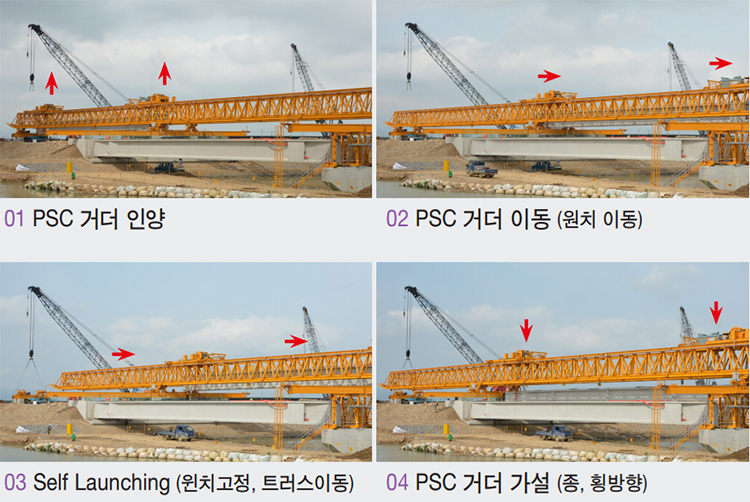

03. 런칭 거더 가설공법 주요 시공과정

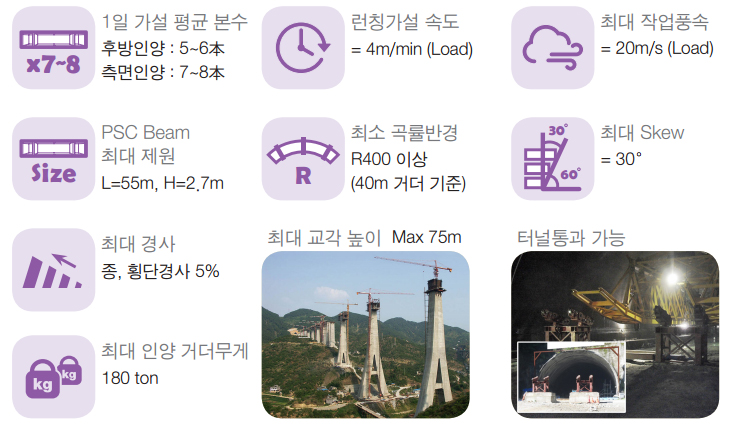

04. 런칭 거더 가설공법 조건 및 능력
