01. CPI Beam, CPI라멘교 개요

공장 생산되는 I-형 압연강재의 정·부모멘트 상·하부 플랜지에 고강도 Cover Plate를 덧대고 하중을 재하하여 휨 응력을 발생시킨 후 용접 접합하고 하중을 제거한 I형 강재 거더 (고정 / 이동하중과 반대되는 프리스트레스 도입

02. CPI Beam교 특징

  • - 공장에서 대량생산되는 압연강재보(I빔)를 사용합으로써 품질관리가 우수
  • - 형고 대비 장경간 교량이 가능하여 형하공간 확보에 매우 이상적인 교량
  • - Cover Plate와 프리스트레스 도입으로 인한 내하력 증가
  • - 빔 자중이 가벼워 소형장비 가설이 가능하고, 급속가설이 용이하며 가각설치 시공 우수

03. CPI Beam교 적용가능 현장

  • - 도로교 및 보도교 (경간장 20~50m)
  • - 가각확보 및 형하공간 확보가 필요한 교량
  • - 설계조건에 따라 변단면, 단부절취 가능

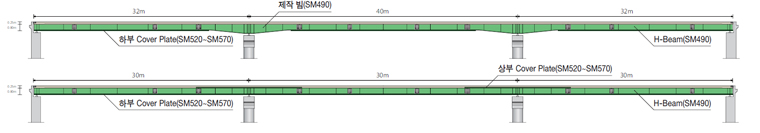

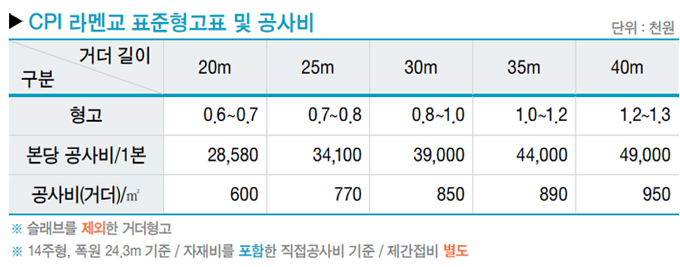

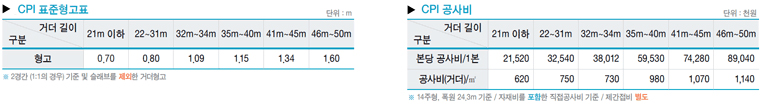

04. CPI Beam교 표준형고 및 공사비

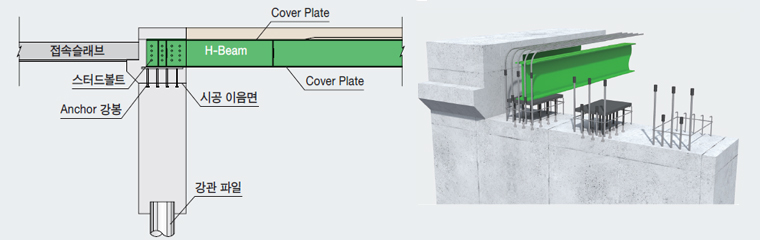

01. CPI 라멘교 특징

  • - 형고대비 장경간 교량이 가능하여 형하공간 확보에 유리
  • - Cover Plate에 의한 프리스트레스 도입으로 내하력 증가
  • - 정모멘트 프리스트레스 도입으로 우각부 인장력 감소
  • - 빔 자중이 가벼워 가설시 소형크레인(50 ton) 사용으로 공사기간 단축
  • - 헌치 제외로 종단선형 유리
  • - 일반적 Roll빔 사용으로 경제성 우수
  • - 제작빔 (Built Up) 사용시 공사비 다소 증가
  • - 공장제작으로 별도의 현장 제작장이 필요없고 대량생산이 수월
  • - 강재 형상이 I형으로 Box형상보다 유지관리가 수월함
  • - 받침, 신축이음 배제로 유지관리 비용절감
  • - 다양한 색채 적용이 가능하며 미관우수 (세라믹도장 내구연한 30년)
  • - PSC계열보다 형고가 낮아 미관우수

04. CS 거더 표준형고 및 거더중량표
