01. CU 거더 개요

프리스트레스트 콘크리트 U형 거더를 1차 강선을 긴장하여 거치하고, 하중 단계에 따라 2, 3차 강선 긴장을 추가하여
저형고, 장경간이 가능하도록 한 경제적인 프리스트레스트 콘크리트 U형 거더

Prestressed Concrete U shape girder

•
•
•

곡선교 적용이 가능한 PSC 거더 유사시공 사례 (해외사례)

02. CU 거더 특징

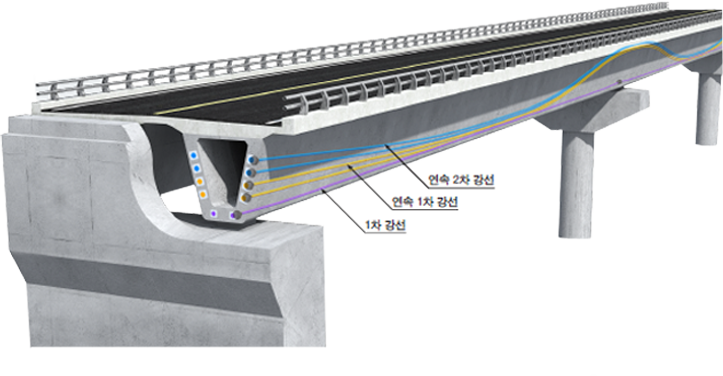

• - 개구제형 프리스트레스트 콘크리트 U형 거더로 횡방향 강성이 크고 I형 거더 대비 거더 본수가 50% 이상 감소
• - 시공 단계에 따른 강선 긴장 (1, 2, 3차 강선) 및 세그먼트 거더 (측경간부, 교각부, 중앙부) 방식을 적용
• - 현장제작 후 크레인 거치를 하므로 시공방식이 보편적이고 거더하면을 곡선처리하여 교량의 미관이 우수함
• - 곡선형 거푸집 기술 개발로 곡선교 제작 시공가능
• - PSC i형 거더와 같이 현장에서 제작하고 크레인 거치를 하므로 시공이 용이하고 공기가 단축됨
• - 거더 내부에 유지관리용 외부강선 정착 장치와 방향 전환 블록을 설치하여 공용 중 내하력 증대 및 유지관리가 용이하도록함
• - U형 거더의 하면을 곡선으로 제작 시공하여 교량의 미관이 우수함

03. CU 거더 적용성

• - 곡선제작이 가능하므로 직선교 및 곡선교에 적용가능
• - 동바리 없이 크레인으로 거치하므로 도심지 교량에 적용가능
• - 장경간 교량에 적용가능 (경간장 80m까지 가능)
