C형 강관보도교
특허 제1778256호
-
- e-Book

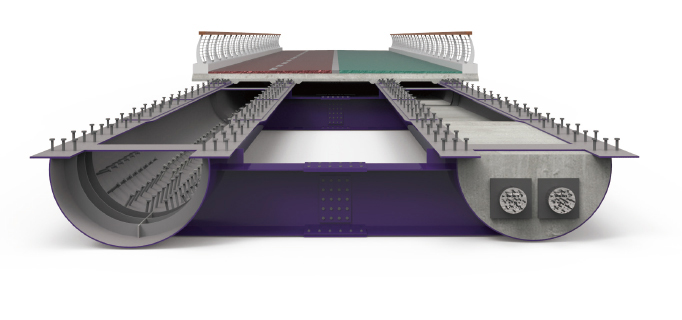

01. C형 강관거더 개요
반원형 C형 강관거더 내부에 콘크리트를 합성한 다음, PS강재로 프리스트레스를 가하여 경제성과 미관을 증대시킨 강관거더
※ 적용범위: 보도교와 차도교에 적용할 수 있으며, 차도교는 외측부에만 적용하는 것도 가능
02. CPI Beam교 특징
미관 우수
- - 외관이 반원형 강관으로 미관 우수
- - 차도교의 경우 외측부에만 적용할 수도 있어 경제적으로 미관증대 가능
경제성 우수
- - 강재사용량이 대폭 절감되어 경제성이 매우 우수
- - 폐합단면과 달리 내부 전단연결재 부착 시공이 용이
내구성 우수
- - PS강재에 의한 프리스트레스 도입으로 내구성이 우수
- - 개단면으로 전단연결재와 콘크리트 합성을 육안 확인가능

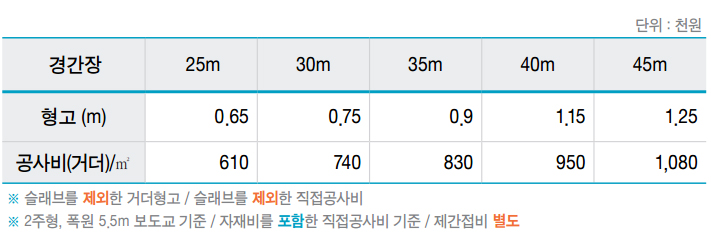

03. C형 강관거더 표준형고표 및 공사비

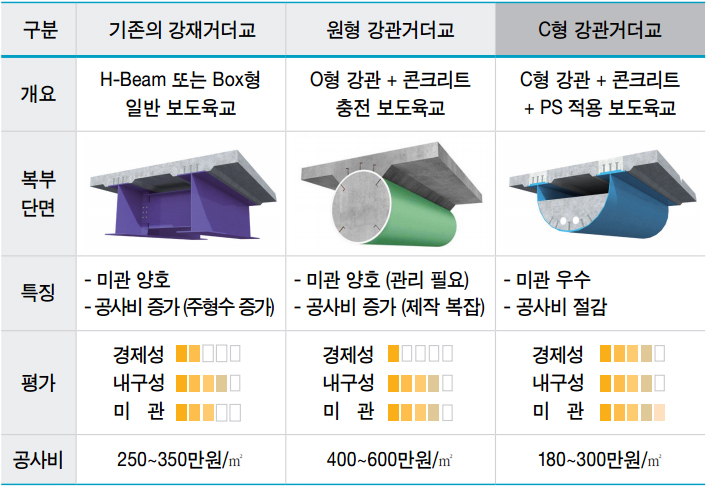

04. C형 강관거더 공법 비교

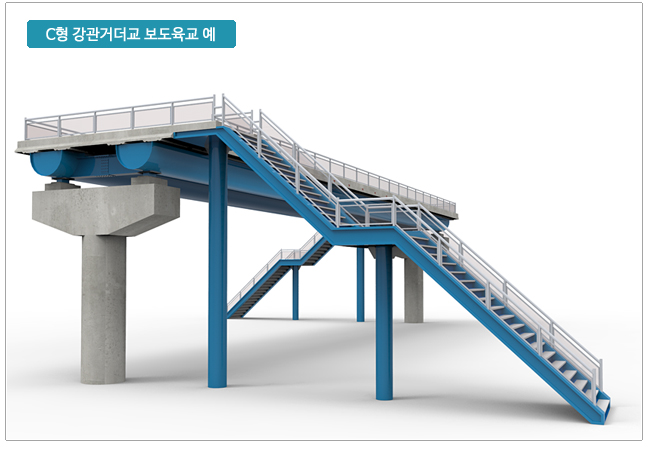

05. C형 강관거더 예시
